挤压成型不锈钢粉末烧结滤芯的工艺、核心参数、优势、应用与选型。

一、成型与烧结工艺

1. 原料：常用316L/304不锈钢粉末（粒径分级控制），配粘结剂/润滑剂制成均匀坯料；

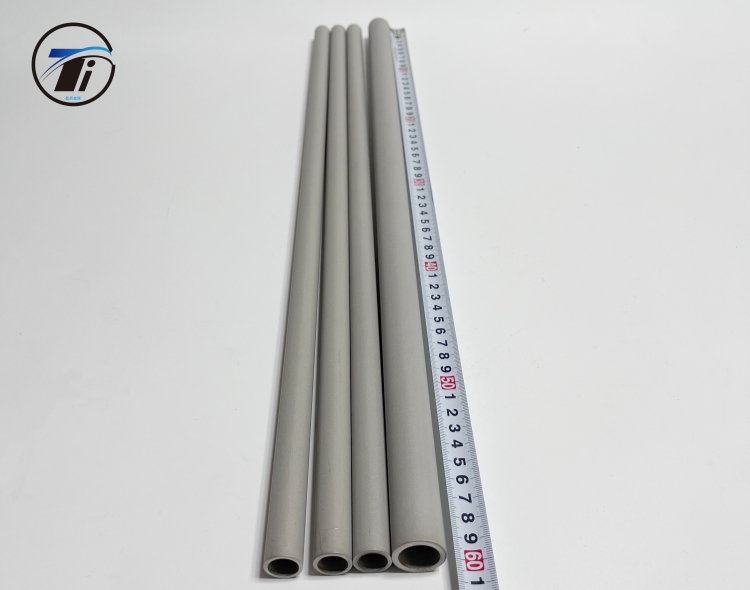

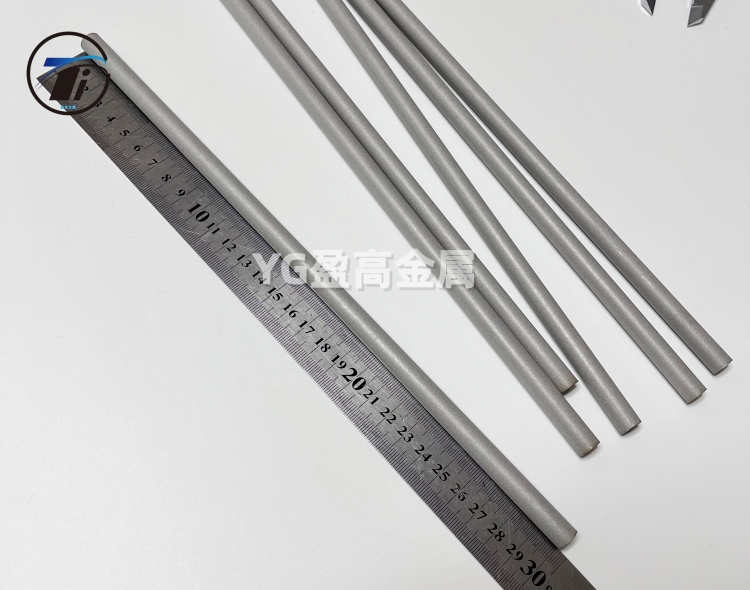

2. 挤压成型：在专用挤压机中，将坯料连续挤出成管状/棒状，适合长滤芯、异形截面批量生产，壁厚均匀；

3. 脱脂：低温去除粘结剂（避免烧结鼓泡/开裂）；

4. 气氛烧结（1100–1300℃，真空/氢气/氩气），颗粒形成颈结，保留连通微孔；

5. 后处理：切割、倒角、焊接端盖、电抛光/钝化，提升耐蚀与洁净度。

二、核心性能参数

1、材质：316L（耐强酸、海水）>304（通用工况）；

2、过滤精度：0.2–100 μm，孔隙率28%–50%；

3、耐温：≤600℃；

4、 耐压：常规≤3 MPa，可定制高压结构；

5、再生方式：反吹、超声波清洗、化学清洗，可反复使用；

6、 特点：无脱落、无二次污染，可焊接、机械加工，结构刚性强无需额外骨架。

三、优缺点

优势：

1. 适合长管、薄壁、复杂截面的批量制造，成本可控；

2. 孔径分布均匀，过滤稳定；

3. 耐高温、耐高压、耐有机溶剂；

4. 可完全再生，使用寿命长。

局限：

1. 极细孔径（<0.5 μm）的成本高于等静压；

2. 挤压模具开发周期与成本；

3. 壁厚不能过薄（需保证脱脂/烧结不变形）。

四、典型应用场景

1、 化工：酸碱液、溶剂、催化剂回收过滤；

2、石油天然气：含硫气体、燃料油、钻井液过滤；

3、环保：工业废水、烟气除尘；

4、医药/食品：无菌气体、高纯液体过滤；

5、 新能源：燃料电池氢气过滤、锂电浆料过滤。

五、选型建议

1. 介质腐蚀性决定材质（优先316L用于强腐蚀）；

2. 按最大颗粒尺寸选比目标小0.2–0.3级的精度；

3. 计算过滤面积与流量，避免压差过大；

4. 温度>200℃、有易燃易爆介质，必须选真空/惰性气氛烧结件；

5. 长周期工况，优先选电抛光+钝化处理。

六、与其他成型对比

1、挤压成型：适合长滤芯、连续生产；

2、模压成型：适合短粗、厚壁、圆盘；

3、 冷等静压：适合超高精度、均匀孔隙的高端滤芯。
